蒸気タービン翼根部の接触弾塑性応力解析
株式会社日立製作所殿ご提供
解 析 の 概 要 |

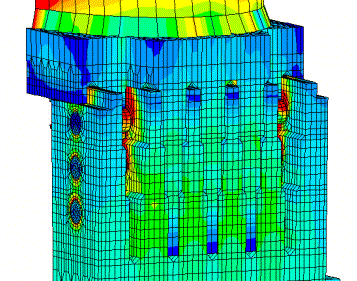

蒸気タービン翼根部(フォーク型ダブテイル)を3次元ソリッド要素によりモデル化し、運転時相当の遠心力荷重を与え、境界非線形(接触)および材料非線形を考慮した弾塑性応力解析を実施しました。 |
解 析 の 目 的 |
蒸気タービン翼根部の構造健全性評価 |
モ デ ル 化 |

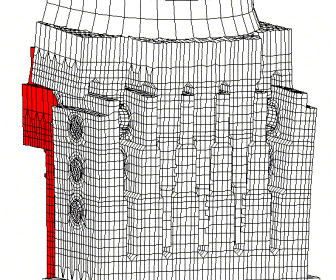

- 1翼分のブレード植込み部(ブレード、ロータ、フォークピン)を、3次元6面体れんが型連続体要素でモデル化
- ブレード×ロータ×ピンそれぞれの間の接触を考慮
- 周期対称性を考慮(隣接翼の仮想接触面を定義することにより、端部側フォーク側面同士の接触も周期対称条件としました。)
- ミーゼス型等方弾塑性材料を使用
|
解 析 条 件 |
ロータの回転により発生する遠心力荷重を解析モデル全体に負荷 |
解 析 方 法 |
3次元弾塑性微小変形静的応力解析 |
解析プログラム |
Abaqus |
