蒸気タービン動翼の物体衝突解析
運転中の蒸気タービンに異物が衝突するシミュレーション解析例を以下に示します。
このような事象は、航空機エンジンの空気吸入口への鳥の吸込み事故に代表される「バードストライク」として知られていますが、蒸気タービンにおいても小型の異物が衝突すると、高速回転するタービンにとっては大きな衝突エネルギーとなり破損事故に至る場合があります。
衝突物は金属球とスラグ水(不純物を含む水塊)を想定し、一定速度で飛来してタービン翼上部に衝突させました。解析法は3次元有限要素法に基づく陽解法動的解析となります。

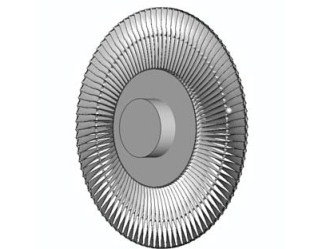

![]() モデル全体図 |

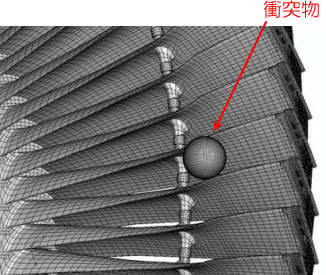

![]() モデル拡大図 |

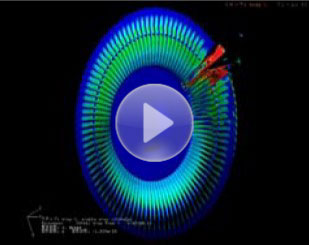

![]() 解析結果(金属球 全体図) |

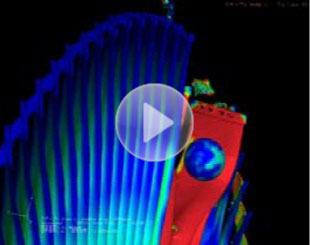

![]() 解析結果(金属球 拡大図) |

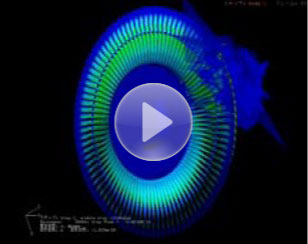

![]() 解析結果(スラグ水 全体図) |

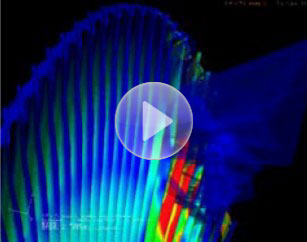

![]() 解析結果(スラグ水 拡大図) |
