蒸気タービンの伝熱シミュレーション解析
株式会社日立製作所殿ご提供
| 解 析 の 概 要 | 蒸気タービンの車室(ケーシング)を3次元ソリッド要素によりモデル化し、3次元非定常熱伝導解析および熱応力解析を実施しました。 |
|---|---|
| 解 析 の 目 的 | 蒸気タービンの車室の熱的挙動の把握 |
| モ デ ル 化 | 蒸気タービンの車室(ケーシング)、ロータ、フランジボルト等を、3次元ソリッド要素によりモデル化 |
| 解 析 条 件 |
|
| 解 析 方 法 | 3次元非定常熱伝導解析とそれに引き続く熱応力解析 |
| 解析プログラム | Abaqus |

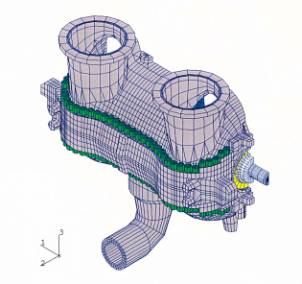

要素分割図－1 |

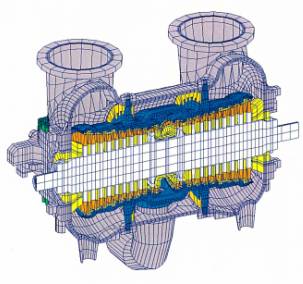

要素分割図－2 |

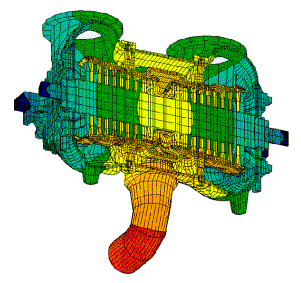

温度分布図 |

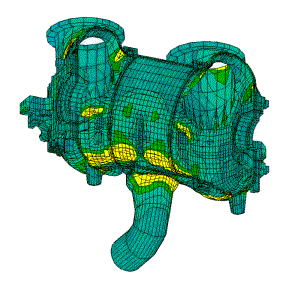

最大主応力分布図 |
