フランジ締結ボルトの弾塑性クリープ解析
株式会社日立製作所殿ご提供
| 解 析 の 概 要 | 蒸気タービン外部車室のフランジ締結ボルトを軸対称要素でモデル化し、実運用サイクル相当の荷重を与え、弾塑性クリープ解析を実施しました。 |
|---|---|
| 解 析 の 目 的 | 定検停止を含むタービンの長時間連続運転におけるボルトの挙動の把握 |
| モ デ ル 化 |
|
| 解 析 条 件 | 「締結→運転→停止→解体」の運用サイクルを連続繰り返し荷重として載荷 |
| 解 析 方 法 | 弾塑性クリープ解析 |
| 解析プログラム | Abaqus |

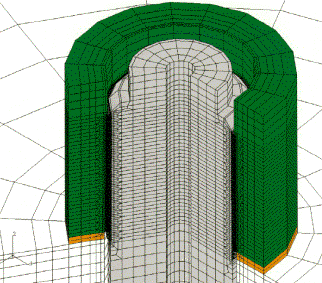

要素分割図（3次元に展開表示） |
変形図 |

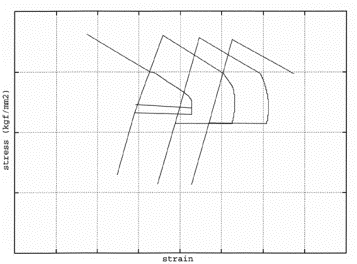

応力－ひずみ履歴 |
ミーゼス応力分布図 |
