電気機関車の応力解析
| 解 析 の 概 要 | 電気機関車の車輌を3次元シェル要素によりモデル化し、通常走行時、連結時、吊り上げ時、駆動時における静的応力解析を実施し台車に生じる応力、たわみ等を把握しました。 |
|---|---|
| 解 析 の 目 的 | 電気機関車の車輌の構造健全性評価 |
| モ デ ル 化 | 電気機関車の構体を、3次元シェル要素によりモデル化(約40000要素) |
| 解 析 条 件 | 自重、搭載荷重、車端圧縮荷重、駆動力等を構体に負荷 |
| 解 析 方 法 | 3次元線形弾性静的応力解析 |
| 解析プログラム | Abaqus |

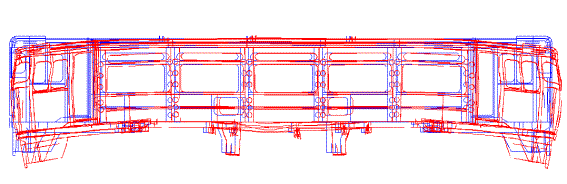

変形図（青：変形前、赤：変形後） |

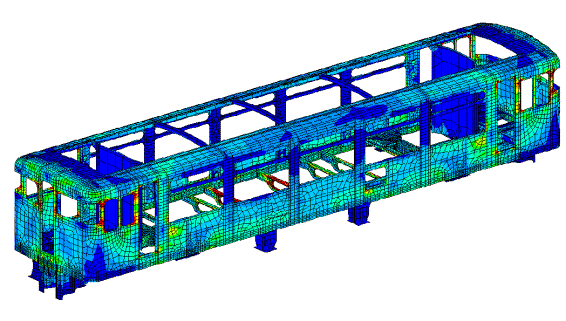

ミーゼス応力分布図 |
